Die neue Art Hubboden

Die innovative Spiralift®-Technologie:
Ursprünglich in den 70er Jahren für Bühnenantriebe konzipiert, wurde dieser äußerst kompakte Antrieb seither in einer Vielzahl von zielgerichteten Anwendungen eingesetzt, so dass weltweit über 30.000 Einheiten in Betrieb sind.

Bodan Schwimmbadbau GmbH & Co. KG hat in Zusammenarbeit mit dem kanadischen Hubbodenhersteller AKVO-Spiralift® ein eigenes Hubbodensystem entwickelt und ist seit 2018 Kooperationspartner in Europa.

Merkmale des Spiralift-Hubbodens / Hubwand:
Hubboden Typ 2 gem. DIN EN 13451-11
Hubhöhe: 3 m (IL150), 5 m (IL250)
Hubgeschwindigkeit: bis zu 400 mm/min (variiert je nach Plattform)
Einbauhöhe Spiralift®: 410 mm

Mehr Informationen zum Spiralift-Antrieb:
https://www.akvospiralift.com/de/technologie/

Hubwand als Beckenteiler

Beckenteiler können hebend oder fahrend realisiert werden. Bei den fahrenden Varianten ist auch eine Teilung möglich, so dass eine Hälft des Teilers am Ausgangsort verbleibt und das Becken nur zu 50% geteilt wird.

Unserer Beckenteiler bieten wir für Edelstahlbecken aus volledelstahl an um so die Vorteile der Stahlkonstruktion und die einheitliche Optik zu vereinen.

Für Nicht-Edelstahl Becken bieten wir verschiedene Beläge an, die sich bei Bedarf optisch an die Oberfläche anpassen lassen.

9 Gründe für den Spiralift®

Sicherer Stand

Der Spiralift® ist ein stehendes System (Typ 2) und besitzt dadurch selbst ohne Wasser einen sicheren Stand bei voller Funktionsfähigkeit. Eine Einheit hebt 1.35t und kann 4.0t statisch abstützen. Der Antrieb ist dabei selbsthemmend ausgeführt und benötigt keine zusätzliche Arretierung.

Wartungsarm

Durch intelligentes Design ist der Spiralift® schmierungsfrei und hat ein Wartungintervall von 5 Jahren. Die Mechanik arbeitet ohne einen signifikanten mechanischen Verschleiß zu erzeugen.

Schnell

Der Spiralift® erlaubt Verfahrgeschwindigkeiten bis zu 400mm/min und das konstant über die gesamte Hubhöhe von standardmäßig 3 Metern. Die Umstellung eines Hubbodens ist so in wenigen Minuten erledigt.

Wählbare Hubhöhen

Dank der zwei Standards IL150 und IL250 kann man sich zwischen einer Hubhöhe von 3m bis 6m entscheiden. Der Spiralift® wird serienmäßig mit 3m Verfahrweg ausgeliefert.

Flexible Positionierung

Der Spiralift® ist ein Linearaktor ziemlich vergleichbar mit einer Vertikalspindel. Da er jedoch unter dem Hubboden positioniert wird, kann er frei an jedem beliebigen Punkt gestellt werden. Daher lassen sich viel leichter beliebige Formen abstützen.

Serienteile

Der Spiralift® steht für Qualität und um diese zu gewährleisten werden alle Serienteile stückgeprüft und jeder einzelne Spiralift® wird vor der Auslieferung abgenommen.

Besondere Möglichkeiten

Der Spiralift® besitzt eine sehr gute Zugänglichkeit, wodurch in Außnahmefällen auch ohne Ablassen des Wassers Teile oder eine gesamte Einheit ausgewechselt werden können.

Umweltschonend und Nachhaltig

Ein Spiralift® wird komplett aus Edelstahl gefertigt und verzichtet auf Kunststoffe, wie Polypropylen oder GFK-Kunststoffe, wodurch er zu 100% recyclebar ist.

Tragkraft

Der Spiralift® bietet eine hohe Tragfähigkeit bei beliebiger Positionierung und Anzahl von Antrieben, so dass er insbesondere für Sonderlösungen mit hohen Anforderungen gut geeignet ist.

Seit einigen Jahren hat die Bodan Schwimmbadbau sich verstärkt der Erweiterung des Portfolios im Hinblick auf technische Beckeneinbauten verschrieben.
Hierzu zählen unter anderem Hubböden, sowie bewegliche Beckenteiler, welche vertikal oder horizontal beweglich sind und somit ein Schwimmbecken in mehrere Funktionsbereiche aufteilen können.

Die Verbindung eines komplett aus Edelstahl gefertigten Hubbodens mit einem innovativen Antrieb stellt derzeit das Maß der Dinge im Edelstahlbeckenbau dar.
Wir haben unser Produkt in Kooperation mit dem renommierten kanadischen Antriebshersteller GALASYSTEMS respektive dessen Tochterunternehmen AKVO Spiralift entwickelt und sind mit diesem Konzept in der Lage quasi alle aufkommenden Anforderungen mit einem System zu bedienen.
Unsere Stärken sind absolute Flexibilität, genau auf die statischen Anforderungen abgestimmte statische Konstruktion, hohe Verfahrgeschwindigkeit und nahezu unbegrenzte Hubhöhe.
Egal welche Anforderungen Sie haben, wir finden eine schlanke Lösung zur Umsetzung.

Auch wenn sie kein Edelstahlbecken besitzen oder planen, jedoch einen Hubboden oder eine Beckenabtrennung benötigen, haben wir für sie das entsprechende Konzept.
Unsere Antriebe lassen sich problemlos in bestehende Anlagen integrieren, da wir keine Anforderungen an Fundamentarbeiten oder besondere Ausprägung des Bestandes haben. Als weitere Beläge über Edelstahl hinaus bieten wir sowohl Polypropylen, als auch GfK an.

Flexibilität und Mehrwert

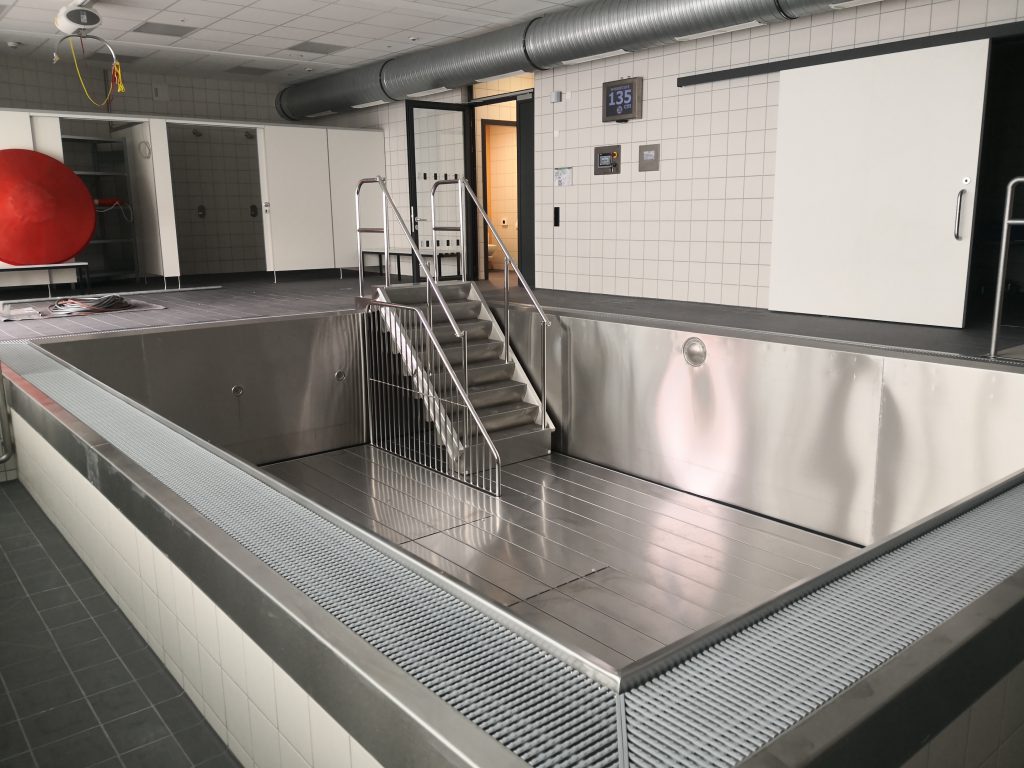

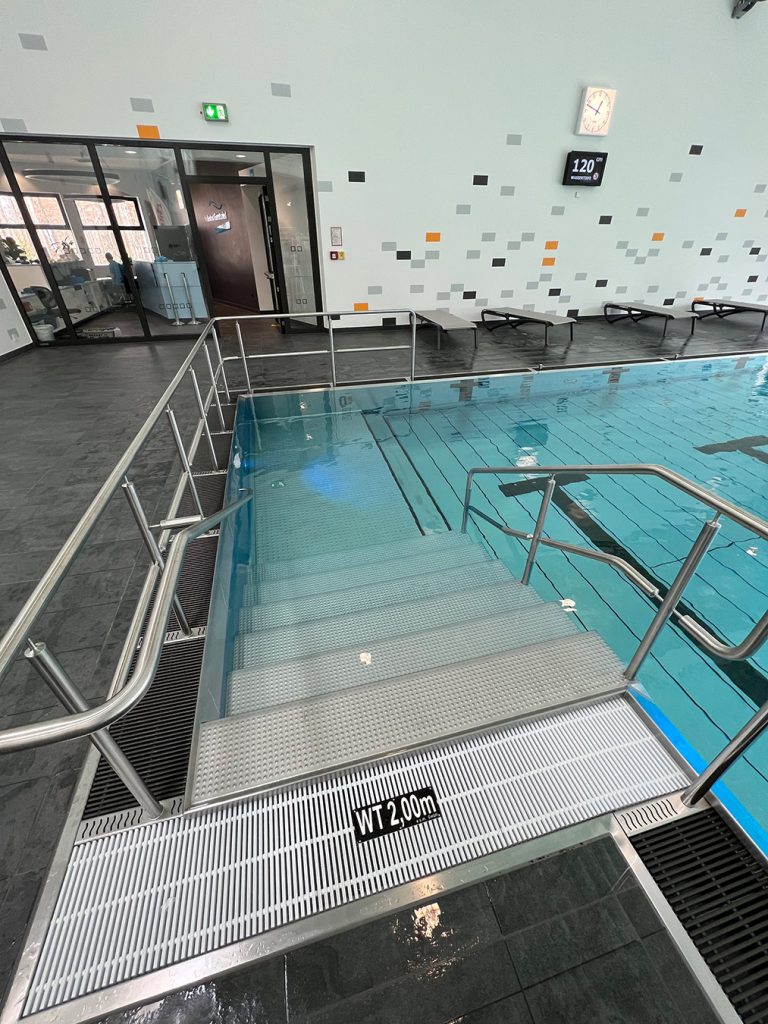

Der Bodan-Spiralift-Hubboden kann in jedes Becken eingebaut werden, unabhängig von der Form oder Art des Beckens.
Ob für den öffentlichen oder privaten Bereich, Hotelbetrieb oder Schulschwimmen – überall bietet unser Hubboden einen Mehrwert und Flexibilität in der Nutzung.
Anders als die meisten herkömmlichen Hubböden, kann unser System in sehr tiefen Becken eingesetzt werden (z.B. Springerbecken).

Qualität
Der Spiralift® (Linearhubwerk) besteht aus einer robusten mechanischen Technologie.
Alle Antriebselemente bestehen aus Serienbauteilen und durchlaufen standardisierte Qualitätskontrollen.
Die gesamte Hubbodenkonstruktion ist aus dem hochwertigen und langlebigen Material Edelstahl 1.4404.

Hohe Belastbarkeit trotz kompakter Bauweise
Die mechanischen Linearhubweke Spiralift® haben sehr hohe statische und dynamische Kräfte, trotz sehr kompakter Bauweise.
Abhängig von der geplanten Nutzung des Hubbodens, wie z.B. als Bühne für Konzerte, Sportveranstaltungen oder Terrasse mit Steinbelag, wird unser innovativer Spiralift-Hubboden jeder Anforderung gerecht.

Wartungsarm
Dank der mechanischen Technologie des Spiralift-Hubbodens ist dieser besonders wartungsarm.
Eine Wartung bzw. Sichtprüfung ist lediglich alle drei Jahre erforderlich – (etwas zu Kostenersparnis schreiben).
Standardmäßig bieten wir unseren Kunden zusätzlich die Möglichkeit einer Fernwartung an.

Energieeffizient
Aufgrund der niedrigen Drehmomente im Antriebsstrang zeichnet sich der Spiralift durch seine Energieeffizienz aus.
Die elektronische Überwachung aller Antriebsmodule bietet außerdem die Möglichkeit den Energiebedarf regelmäßig zu kontrollieren.
